维恩图 vs UpSet图 vs 比例维恩图：选错工具，你的数据会“打架”吗？
在生物信息学研究中，集合关系的可视化是挖掘数据共性与差异的核心步骤。面对不同规模的数据集，如何选择最合适的工具？本文将从多个维度深度解析维恩图（Venn Diagram）、UpSet图和比例维恩图的特性，助您精准匹配需求，高效完成数据解读，并推荐一个可以一站式解决您的可视化需求的云分析平台！
维恩图（左）、UpSet图（中）、比例维恩图（右）
一、维恩图 vs UpSet图 vs 比例维恩图
1. 维恩图
核心原理：通过圆形区域的重叠表示集合间的交集和差集，直观展示集合之间共有或特有元素。
优势：
-
直观简洁：通过重叠圆圈展示2-3个集合之间的交集与并集，适合快速识别共有或特有元素（如差异基因、代谢物）。
-
广泛适用：常用于基因组学、转录组学中差异分析结果的初步呈现。
局限性：
-
集合数受限：仅支持5个及以下数据集。
-
面积不精确：圆圈大小无法准确反映元素数量，仅定性展示。
应用场景：
-
少量组别（如2-3组样本）的差异基因交集分析；
-
结果初筛与简单汇报（如论文图表）。
2. UpSet图
核心原理：以矩阵条形图替代传统圆形，横轴为集合组合，纵轴为交集数量，支持大规模集合（≥5组）的高效展示。
优势：
-
多集合处理能力：支持多个集合（≥5组）的复杂交集分析，通过矩阵与柱状图量化展示各组合关系。
-
交互式探索：支持筛选与聚类，便于深入挖掘数据子集（如多组学标志物筛选）。
局限性：
-
直观性较低：需用户熟悉矩阵与连接点逻辑，学习成本较高。
应用场景：
-
多组学数据（如多条件、多时间点的基因表达谱）的交集分析；
-
大规模数据集的定量比较（如肿瘤标志物筛选）。
3. 比例维恩图
核心原理：在传统维恩图基础上，通过调整圆形面积或区域比例，反映各交集元素的数量占比。
优势：
-
比例可视化：通过模拟算法使区域面积与元素数量近似成比例，提升定量分析准确性。
-
多平台支持：提供命令行、Web界面及OpenGL图形输出，适应不同用户需求。
局限性：
-
复杂度限制：超过6个集合时生成时间显著增加，且图形美观性下降。
应用场景：
-
需精确展示集合元素数量的多组比较（如GO富集分析）；
-
复杂但中等规模数据集（如微生物群落OTU分析）。
二、工具联系与差异
共同点：三者均用于集合关系可视化，可辅助发现数据间的共有或独有特征，广泛应用于组学差异分析、药物评估等领域。
互补关系：
-
维恩图与比例维恩图：后者是前者的功能延伸，通过量化比例增强结果解读深度。
-
维恩图与upset图：前者适合少量集合的快速展示，后者解决多组数据混乱问题，形成“简单→复杂”分析链。
核心差异：
三、康测科技云分析平台：一站式解决方案
无论您是研究少量样本的差异基因、复杂多组学数据，还是需要精准比例分析，康测科技云分析平台均提供全流程支持：
1. 零代码操作：上传数据（Txt格式），用户无需编程即可选择数据集并生成图表；支持实时调整参数（如颜色、标签），即时预览结果。
2. 高分辨率导出：支持PDF/PNG格式，确保学术出版质量。
3. 高级功能：
-

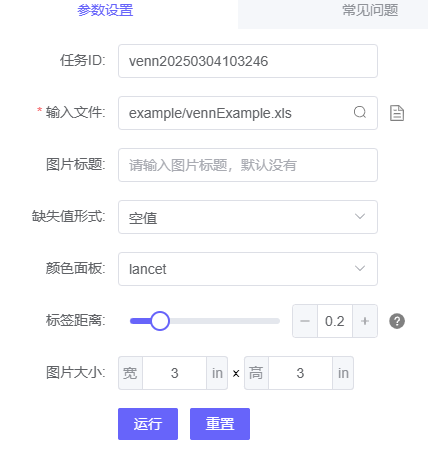

维恩图：支持动态调整颜色和标签，导出高清矢量图。
-

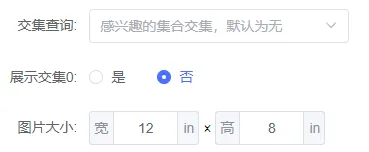

UpSet图：“交集查询”可标记和展示重点关注的分组（集合）的交集情况。
-

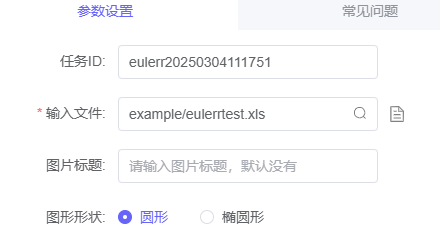

比例维恩图：形状可选圆形或椭圆形，根据运行结果选择结果展示更清晰的形状。
操作确实简单高效！需要详细教程指引？别担心！我们已精心整理分步骤详解指南，点击下方链接，零基础用户也能快速掌握！
四、康测科技云分析平台试用
康测科技云分析平台整合超过100种组学分析工具，配备详细、精炼的讲解视频和工具文档，全程零代码、自主参数设置。如果您有使用需求，可私信小编，小编将给您发送试用账号~
链接：http://www.seqcloud.cc:8888
热门工具推荐
更多平台
bilibili
（长干货科普）
视频号
（产品知识分享）
小红书
（短干货科普）
点个“在看”再走呗（右下角）
关于康测
康测致力于先进组学技术的开发和在生物医学研究领域的应用，建立了涵盖基因组学、表观基因组学、转录组学、表观转录组学、免疫组学和互作组学的全面组学服务体系。而在医学检测方面，康测基于自主研发的SMP（Stranded Multiplex PCR）靶向测序技术，可提供检测灵敏度和特异性均为100%的MRD一站式自动化解决方案。

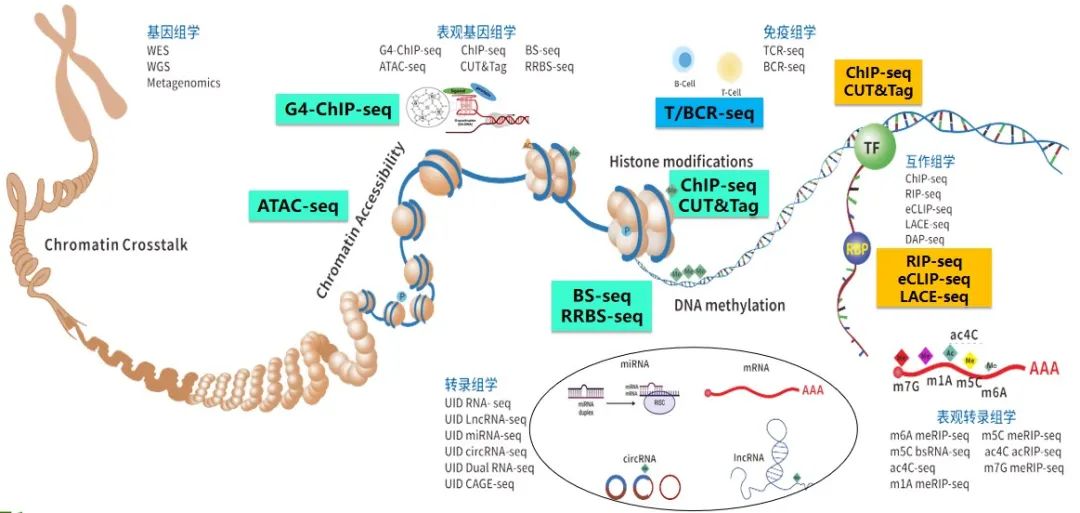

康测提供全面的基因表达调控研究工具

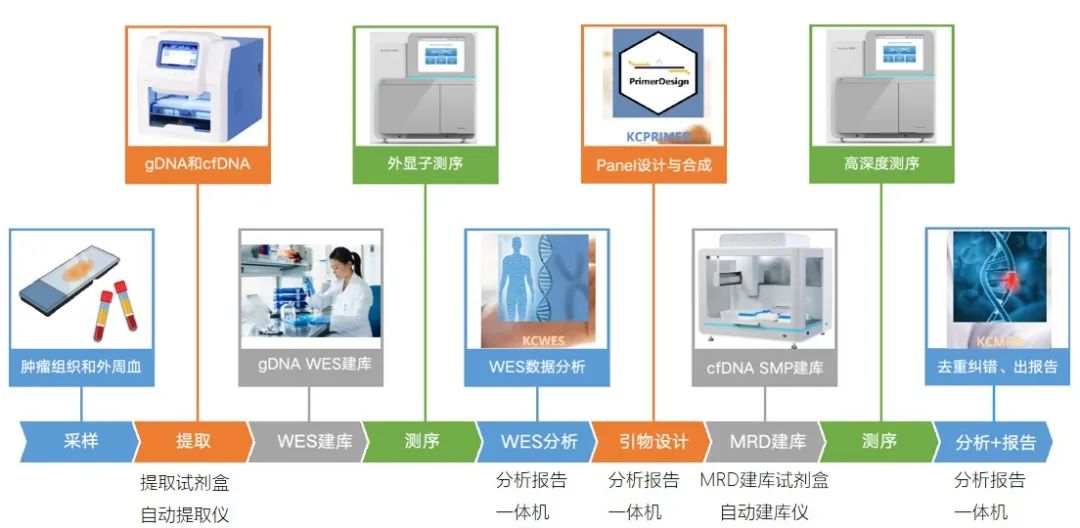

康测提供高度自动化MRD一站式解决方案
